安全に関するご注意
本製品は通信用途に用いるものです。他の用途にはご使用にならないでください。

施工前には、施工上の注意をよく読んでください。　

製品には、細かな部品や鋭利な先端を持ったものがあります。子供の手の届かない場所にて管理願います。

予告無く製品の仕様を変更する場合があります。
TOPへ　/ 　戻る
＊　ご注意　　USC10対マガジンのような幅100ｍｍを超える端末版
　　　　　　　　　を取り付ける場合、バーティカル間のスペースが不足
　　　　　　　　　します。そのような場合はP-3MDFをお選びください。
76mm
180mm
適用端子板
　　　　　　　　　　RT端子板

　　　　　　　　　　TS R端子板　

　　　　　　　　　　N200U, 200UTS　

　　　　　　　　　　DF−40号VAジャック盤

　　　　　　　　　　KD8000　

　　　　　　　　　　UCS端子　8対マガジン

　　　　　　　　　　QDF端子　8対マガジン

　　　　　　　　　　クローネ端子　8対モジュール
仕　様　　　　　1Vあたり　TS R型　9個実装可（P180）
　　　　　　　　　　
高さ2000ｍｍ
　　　　　　　　　　
　　　　　　　　　　ジャンパリング　１Vあたり4個付き
　　　　　　　　　　
　　　　　　　　　　アングルタイプは表示板付　
　　　　　　　　　　
　　　　　　　　　　マウントフレーム別
　　　　　　　　　　
　　　　　　　　　　塗装色 　アングルタイプ：7.5BG7/1.5半艶
　　　　　　　　　　　　　　　　ロッカータイプ：5Y7/1半艶
＊　ご注意
　　UCS10対マガジンのような幅100ｍｍを超える端子板を取り付ける場合、
　　バーティカル間のスペースが不足します。そのような場合はP−3MDFをお選びください。
P-2MDF
T字金具のピッチが合わない場合、変換バーを中間に設けます。
　変換バー止穴ピッチ　45ｍｍ
短尺変換バーも製作いたします。
変換バー

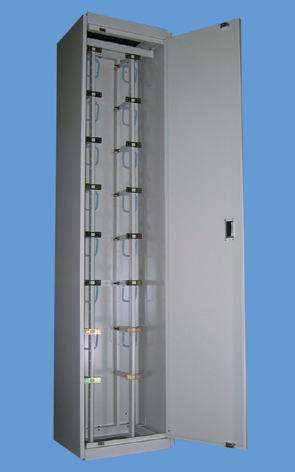

ロッカータイプ
T字金具ワイドタイプ
T字金具（P-2 標準タイプ）
P-2MDF架台

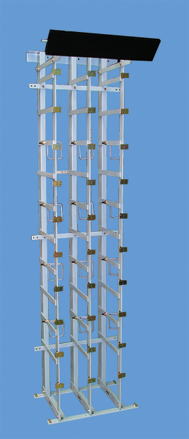

アングルタイプ
商品名 商品コード 品　　番 サンテレホン商品コード 単位 出荷単位
T字金具ワイドタイプ D100-80022 個 １
P-2MDFに標準添付されているT字金具です。
商品名 商品コード 品　　番 サンテレホン商品コード 単位 出荷単位
T字金具 J100-3001 11280800 個 １
CS端子8対マガジン8段マウントフレームを取り付ける際にはT字金具ワイドタイプに交換します。
高さ50mm〜500mmまで製作可。それ以外の特殊品もご相談ください。

短納期製作についてもご相談ください。
商品名 商品コード 品　　番 サンテレホン
商品コード		 単位 出荷
単位		 寸法
P-2号MDF
ロッカー2V		 J100-2001 式 １ W460 D380 H2000
P-2号MDF
ロッカー3V		 J100-2002 式 1 W540 D380 H2000
アクセサリー
P-2号MDF
ロッカー側板		 J100-2003 枚 1 W380 D20 H2000
P-2MDFラインアップ
商品名 商品コード 品　　番 サンテレホン
商品コード		 単位 出荷
単位		 寸法
P-2号MDF VB-1
 P2 MDF VB 1 J100-0001 11281500 式 １ W180 D350 H2000
P-2号MDF VB-2
 P2 MDF VB 2 J100-0002 11281600 式 1 W360 D350 H2000
P-2号MDF VB-3
 P2 MDF VB 3 J100-0003 11281700 式 1 W540 D350 H2000
P-2号MDF VB-4
 P2 MDF VB 4 J100-0004 11281800 式 1 W720 D350 H2000
P-2号MDF VB-5
 P2 MDF VB 5 J100-0005 11281900 式 1 W900 D350 H2000
19号配線リング J100-3004 11282300 個 1
主にRT端子板や各種端子板の取付に使用するMDFです。
