P-3MDF
高さ50mm〜500mmまで製作可。それ以外の特殊品もご相談ください。

短納期製作についてもご相談ください。
P-3MDFラインアップ
仕 様     ジャンパリング 1Vあたり7個付き
         表示板付
         マウントフレーム別
         1Vあたり最大700P (UCS端子10対マガジン)
         T字金具ワイドタイプ付


T字金具標準タイプへの交換によりRT端子板9段実装可(P-2MDFと同等
商品名 商品コード 品  番 サンテレホン
商品コード
単位 出荷
単位
T字金具   J100-3001 11280800
RT端子板等を取り付ける場合、T字金具標準タイプに交換してください。
T字金具(P-2 標準タイプ)
P-3型MDF用架台

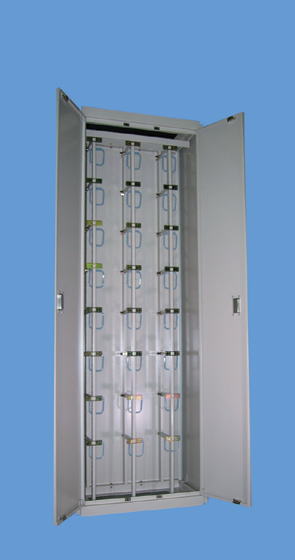

ロッカータイプ
商品名 商品コード 品  番 サンテレホン
商品コード
単位 出荷
単位
寸法
P-3号MDF
ロッカー2V
UCS-P3-C2V-JN D100-8012   W460 D380 H2000
P-3号MDF
ロッカー3V
UCS-P3-C3V-JN D100-8013   1 W670 D380 H2000
アクセサリー
P-3号MDF
ロッカー側板
UCS-P3-CS-JN D100-8014   1 W380 D20 H2000
仕 様      ジャンパリング 1Vあたり8個付き
          マウントフレーム別
          1Vあたり最大700P (UCS端子10対マガジン)
          T字金具ワイドタイプ付


P180で使用の場合10段実装可、特P2と同等等
商品名 商品コード 品  番 サンテレホン
商品コード
単位 出荷
単位
寸法
P-3号MDF 1V UCS-P3-1V-JN D100-8001   W218 D350 H2000
P-3号MDF 2V UCS-P3-2V-JN D100-8002   1 W438 D350 H2000
P-3号MDF 3V UCS-P3-3V-JN D100-8003   1 W658 D350 H2000
P-3号MDF 4V UCS-P3-4V-JN D100-8004   1 W878 D350 H2000

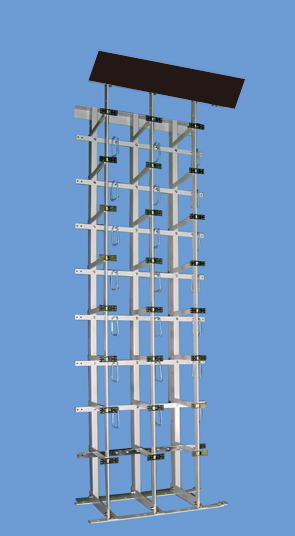

アングルタイプ
T字金具はレーザーカットにより、高精度に加工されておりマウントフレームを取り付けた際、歪みを生じさせません。

T字金具はワイドタイプとなり、UCS端子,クローネ端子,QDF端子の10対及び8対マガジン/モジュール用マウントフレームを直接取り付けることができます。
※添付のワイドタイプT字金具からP-2MDFと同型のT字金具(別売り)に交換すること により、P-2MDFと同様にRT端子板などの取り付けができます。

ジャンパーリングを増やし、マルチ接続時のジャンパー線収納容量にゆとりを持たせました。

ジャンパーリングは100P × 0.65mm径心線にてトリプル接続までの収納容量を持ちます(弊社実験による)

高品位な焼付け塗装を施し、長期の御使用に適しています。

塗装色:5Y7/1半艶

アースバー付属


納入時の大きさ
 2Vの場合 H = 70mm, W = 350mm, D = 2030mm, 40kgとなり、搬入時に 場所を取りません。
 またダンボール梱包ですので、木枠梱包に比べ梱包材の処理負担が軽減されます。
P-3MDFとは幅100mmを超える端子板にあわせ、バーティカル間隔を220mmと最適化したMDFです。
UCS端子、クローネ端子、QDF端子の取り付けに使用します。
